冷冻干燥技术原理

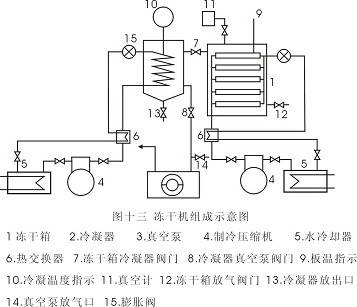

        冻干箱是一个能够制冷到－55℃左右，能够加热到+80℃左右的高低温箱，也是一个能抽成真空的密闭容器。它是主要部分，需要冻干的产品就放在箱内分层的金属板层上，对产品进行冷冻，并在真空下加温，使产品内的水分升华而干燥。

        冷凝器同样是一个真空密闭容器，在它的内部有一个较大表面积的金属吸附面，吸附面的温度能降到－40℃～－70℃以下，并且能维持这个低温范围。冷凝器的功用是把冻干箱内产品升华出来的水蒸气冻结吸附在其金属表面上。

        冻干箱、冷凝器、真空管道、阀门、真空泵等构成冻干机的真空系统。真空系统要求没有漏气现象，真空泵是真空系统建立真空的重要部件。真空系统对于产品的迅速升华干燥是的。

        制冷系统由制冷机与冻干箱、冷凝器内部的管道等组成。制冷机可以是互相独立的二套或以上，也可以合用一套。制冷机的功用是对冻干箱和冷凝器进行制冷，以产生和维持它们工作时所需要的低温，它有直接制冷和间接制冷二种方式。

        加热系统对于不同的冻干机有不同的加热方式。有的是利用直接电加热法；有的则利用中间介质来进行加热，由一台泵(或加一台备用泵)使中间介质不断循环。加热系统的作用是对冻干箱内的产品进行加热，以使产品内的水分不断升华，并达到规定的残余含水量要求。

        控制系统由各种控制开关，指示调节仪表及一些自动装置等组成，它可以较为简单，也可以很复杂。一般自动化程度较高的则控制系统较为复杂。控制系统的功用是对冻干机进行手动或自动控制，操纵机器正常运转，以使生产出合乎要求的产品来。

        冷冻干燥的程序：

        ⑴在冻干之前，把需要冻干的产品分装在合适的容器内，一般是玻璃模子瓶、玻璃管子瓶或安瓶，装量要均匀，蒸发表面尽量大而厚度尽量薄一些；

        ⑵然后放入与冻干箱板层尺寸相适应的金属盘内。对瓶装一般采用脱底盘，有利于热量的有效传递。

        ⑶装箱之前，先将冻干箱进行空箱降温，然后将产品放入冻干箱内进行预冻；或者将产品放入冻干箱内板层上同时进行预冻；

        ⑷抽真空之前要根据冷凝器制冷机的降温速度提前使冷凝器工作，抽真空时冷凝器至少应达到－40℃的温度；

        ⑸待真空度达到一定数值后（通常应达到13Pa～26Pa内的真空度），或者有的冻干工艺要求达到所要求的真空度后继续抽真空1～2h以上；即可对箱内产品进行加热。一般加热分两步进行，步加温不使产品的温度超过共熔点或称共晶点的温度；待产品内水分基本干完后进行第二步加温，这时可迅速地使产品上升的规定的许可温度。在许可温度保持2h以上后，即可结束冻干。

        整个升华干燥的时间约12～24h左右有的甚至更长，与产品在每瓶内的装量，总装量，玻璃容器的形状、规格，产品的种类，冻干曲线及机器的性能等等有关。

        冻干结束后，要充入干燥无菌的空气进入干燥箱，然后尽快地进行加塞封口，以防重新吸收空气中的水分。

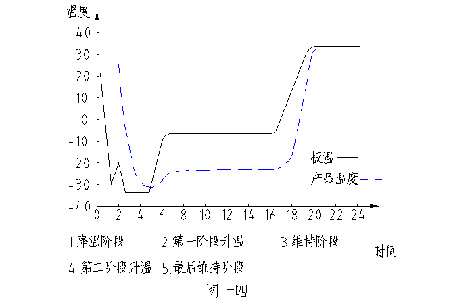

        在冻干过程中，把产品和板层的温度、冷凝器温度和真空度对照时间划成曲线，叫做冻干曲线。一般以温度为纵坐标，时间为横坐标。冻干不同的产品采用不同的冻干曲线。同一产品使用不同的冻干曲线时，产品的质量也不相同，冻干曲线还与性能有关。因此不同的产品，不同的冻干机应用不同的冻干曲线。图十四是冻干曲线示意图（其中没有冷凝器的温度曲线和真空度曲线）。



        需要冻干的产品，一般是预先配制成水的溶液或悬浊液，因此它的冰点与水就不相同了，水在0℃时结冰，而海水却要在低于0℃的温度才能结冰，因为海水也是多种物质的水溶液。实验指出:溶液的冰点将低于溶媒的冰点。

        另外，溶液的结冰过程与纯液体也不一样，纯液体如水在0℃时结冰，水的温度并不下降，直到全部水结冰之后温度才下降，这说明纯液体有一个固定的结冰点。而溶液却不一样，它不是在某一固定温度凝结成固体，而是在某一温度时，晶体开始析出，随着温度的下降，晶体的数量不断增加，直到后，溶液才全部凝结。这样，溶液并不是在某一固定温度时凝结。而是在某一温度范围内凝结。当冷却时开始析出晶体的温度称为溶液的冰点。而溶液全部凝结的温度叫做溶液的凝固点。凝固点就是融化的开始点（即熔点），对于溶液来说也就是溶质和溶媒共同熔化的点。所以又叫做共熔点或共晶点。可见溶液的冰点与共熔点是不相同的。共熔点才是溶液真正全部凝成固体的温度。

        显然共熔点的概念对于冷冻干燥是重要的。因为冻干产品可能有盐类、糖类、明胶、蛋白质、血球、组织、病毒、细菌等等的物质。因此它是一个复杂的液体，它的冻结过程肯定也是一个复杂的过程，与溶液相似，也有一个真正全部凝结成固体的温度，即共熔点。由于冷冻干燥是在真空状态下进行的。只有产品全部冻结后才能在真空下进行升华干燥，否则有部分液体存在时，在真空下不仅会迅速蒸发，造成液体的浓缩使冻干产品的体积缩小；而且溶解在水中的气体在真空下会迅速冒出来，造成象液体沸腾的样子，使冻干产品鼓泡、甚至冒出瓶外。这是我们所不希望的。为此冻干产品在升华开始时必须要制冷到共熔点以下的温度，使冻干产品真正全部冻结。

        在冻结过程中，从外表的观察来确定产品是否冻结成固体是不可能的；*测量温度也无法确定产品内部的结构状态。而随着产品结构发生变化时电性能的变化是极为有用的，特别是在冻结时电阻率的测量能使我们知道冻结是在进行还是已经完成了，全部冻结后电阻率将非常大，因此溶液是离子导电。冻结时离子将固定不能运动，因此电阻率明显增大。而有少量液体存在时电阻率将显著下降。因此测量产品的电阻率将能确定产品的共熔点。

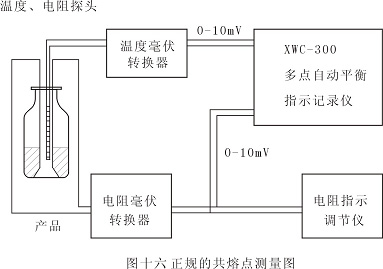

        正规的共熔点测量法是将一对白金电极浸入液体产品之中，并在产品中插一支温度计，把它们冷却到－40℃以下的低温，然后将冻结产品慢慢升温。用惠斯顿电桥来测量其电阻，当发生电阻突然降低时，这时的温度即为产品的共熔点。电桥要用交流电供电，因为直流电会发生电解作用，整个过程由仪表记录（图十六）。



        也可用简单的方法来测量，如图十五所示。用二根适当粗细而又互相绝缘的铜丝插入盛放产品的容器中，作为电极。在铜电极附近插入一支温度计，插入深度与电极差不多，把它们一起放入冻干箱内的观察窗孔附近，并用适当方法把它们固定好，然后与其他产品一起预冻，这时我们用万用表不断地测量在降温过程中的电阻数值，根据电阻数值的变化来确定共熔点。

表二十二　一些物质的共熔点（℃）
